Svarīga informācija par elastīgo LED lentu pamatnēm

Jūs, iespējams, ņemat vērā krāsu temperatūru, gaismas diožu skaitu un barošanas avota saderību, salīdzinot dažādus elastīgo ierīču veidus.LED sloksnes. Vai tomēr esat domājis par gaismas diožu montāžu un pievienošanu? Šodien mēs pārbaudīsim substrātuLED sloksnesdetalizēti, kā arī to, kā materiālu kvalitāte un noteiktas bieži -neņemtas vērā īpašības var ietekmēt sloksņu veiktspēju.

Kādos veidos ir substrāts LED sloksnelietots?

Shēmas plati, kurā atrodas LED mikroshēmas, sauc par LED lentes substrātu. Substrāts kalpo ne tikai kā LED sloksnes strukturālais pamats, bet arī darbojas kā elektrības avots, pateicoties tā elektronikai un būtiskam siltuma izkliedēšanas kanālam.
Substrāts elastīgamLED sloksnes: konstrukcija un materiāli

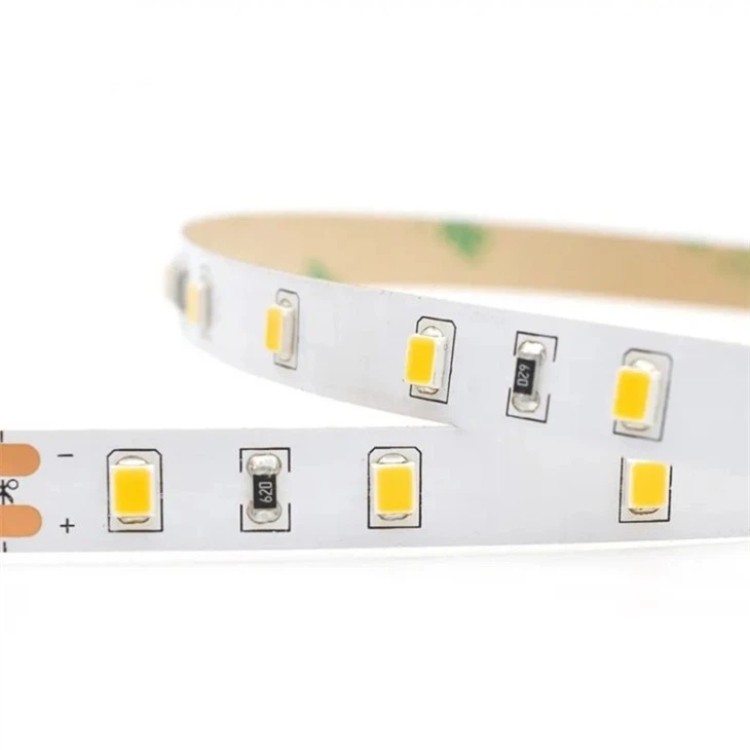

Visizplatītākie ir elastīgas substrāta LED lentes 16 pēdu ruļļi. Kā substrāta veids tiek plaši izmantota elastīga iespiedshēmu tehnoloģija (FPC). Jau kādu laiku pastāv elastīga elektronika. Tie ir lieliski piemēroti elektronikai ar mazām vai izliektām virsmām.
Izmantojot tās pašas pamatnes īpašības, elastīgās LED lentes var balstīties uz šo jau esošo tehnoloģiju. Poliimīds jeb PI, kā tas biežāk zināms, ir tiem izvēlētais materiāls.
Poliimīdu ievērojamā elastība un karstumizturība ir saskaņota ar to izcilo izturību. Strukturālās integritātes un elastības dēļ poliimīds ir būtisks materiālsLED sloksnes.
Izmantojot specializētu elastīgu līmi, process sākas ar vara bāzes ķēdes slāni un pēc tam turpinās ar vienu serdes slāni un diviem poliimīda polimēra ārējiem slāņiem. Šo ārējo poliimīda slāņu termins "pārklājums" ir nokrāsu varavīksne. Lai palielinātu atspulgu, parasti izvēlētā krāsa ir balta.
Vara slāņa strukturālo stabilitāti un aizsardzību nodrošina trīs poliimīda slāņi. Bet, lai gaismas diodes un citas daļas izveidotu elektrisku kontaktu, ir mazi plankumi, kur vara jāpaliek atklātam.
Pēdējais solis ir pārklātLED sloksneir atpakaļ ar abpusēju{0}}lenti. Šim nolūkam visbiežāk izmantotā abpusējā līme ir 3M 200 MP.


Vara daudzumam ir nozīme

Vara izvēle ir svarīga elektroniskās shēmas veidošanas sastāvdaļa. Lai gan elektriskajās ķēdēs izmantotā vara kvalitāte un tīrība ir daudz standartizēta, biezums var ievērojami atšķirties. Lai gan unces (oz) ir biezuma mērs, tās visbiežāk izmanto, lai runātu par vara slāņa biezumu. Tas ir tāpēc, ka tehniskā definīcija ir balstīta uz to, cik daudz unču vara būtu nepieciešams, lai iegūtu noteiktu biezumu vienā kvadrātpēdā.
Iepērkoties, sekojiet līdzi vara biezumamLED lentes gaismas. Jums būs nepieciešamas vismaz 2,0 unces un vēlams 3,0 unces vai vairāk, lailielas{0}}jaudas LED sloksnes. Biezais varš ir pārāks, viss pārējais ir vienāds šādu iemeslu dēļ:

ShēmaLED sloksnevar vadīt vairāk elektrības ar biezāku varu. Ja nav pietiekami daudz vara, uzkrājas siltums un palielinās elektriskā pretestība, kas izraisa sprieguma pazemināšanos un, iespējams, gaismas diodes nomirst pirms sava laika.
Biezāks varš ļauj ātrāk izkliedēt siltumu. Gaismas diožu efektivitāte un ilgmūžība ir tieši proporcionāla tam, cik ātri to siltums tiek izkliedēts apkārtējā gaisā. Tā kā varš ir lielisks siltuma vadītājs, biezāks pārklājums ievērojami palīdzēs izkliedēt gaismas diožu radīto siltumu.


Spēja elastīgiLED sloksnesizkliedēt siltumu ir zems.

Galvenais elastīgo LED lentes substrātu trūkums ir to zemā termiskā veiktspēja. Kaptona (poliimīda) siltumvadītspēja ir 0,12 W/m-K, savukārt 3M adhezīvās vielas vērtība ir 0,18 W/m-K.
Turpretim vara siltumvadītspēja ir 385 W/m-K, bet alumīnija siltumvadītspēja ir 205 W/m-K; dielektriskais slānis PCB ar metāla serdeņiem var sasniegt 2,0 W/m-K. Izmantojot labi-plānotus siltuma caurumus, divu-slāņu FR-4 PCB siltumvadītspēju var praktiski neņemt vērā, jo siltumu var nosūtīt tieši uz varu, kas atrodas aizmugurē.
Neko daudz nevar izdarīt, tomēr lielāko daļuLED sloksnepreces ir izgatavotas, lai izvairītos no pārkaršanas. Jūs, iespējams, nevarēsit darbināt LED sloksnes tik agresīvi, kā vēlaties, jo siltums nespēs pietiekami ātri aizplūst. Tas ir kā Ferrari dzinējs ar vāju radiatoru, kas neļauj tam sasniegt maksimālo veiktspēju.

Apsvēršana ir vislielākā pieeja siltuma problēmu risināšanai. Lai gan tas ievērojami uzlabotu jūsu siltuma veiktspēju, diemžēl tas liks jums upurēt elastības funkciju.
